NAND Gate Quadratischer Aufkleber

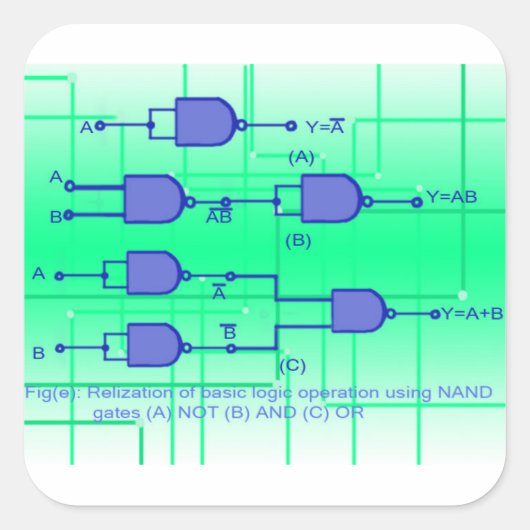

In der digitalen Elektronik ist ein NAND-Gate (Negativ-UND) ein Logiktor, der eine Ausgabe erzeugt, die nur dann falsch ist, wenn alle seine Eingänge wahr sind; daher ergänzt seine Ausgabe die des AND-Gates. Ein LOW (0)-Output resultiert nur dann, wenn beide Eingangssignale an das Gatter HIGH (1) sind; wenn ein oder beide Eingänge LOW (0) sind, ergibt sich ein HIGH (1)-Ausgang. Es wird mit Transistoren hergestellt. Nach De Morgans Theorem AB=A+B entspricht ein NAND-Gatter den Invertern, gefolgt von einem OR-Gatter.
